1 ，概述

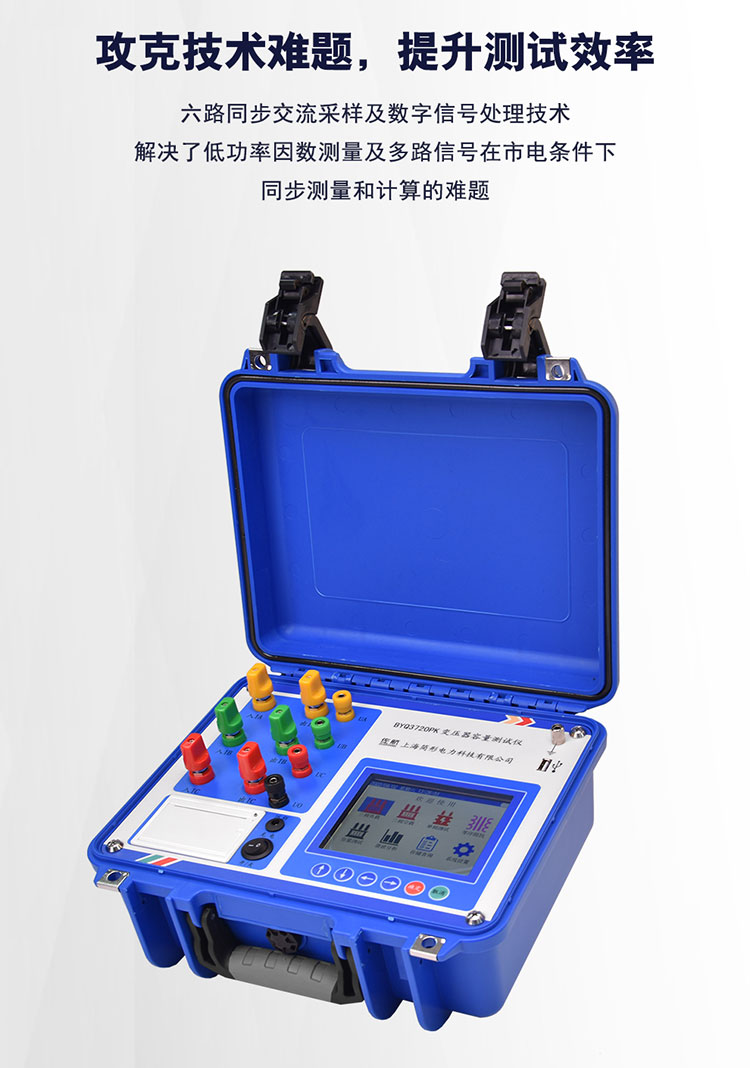

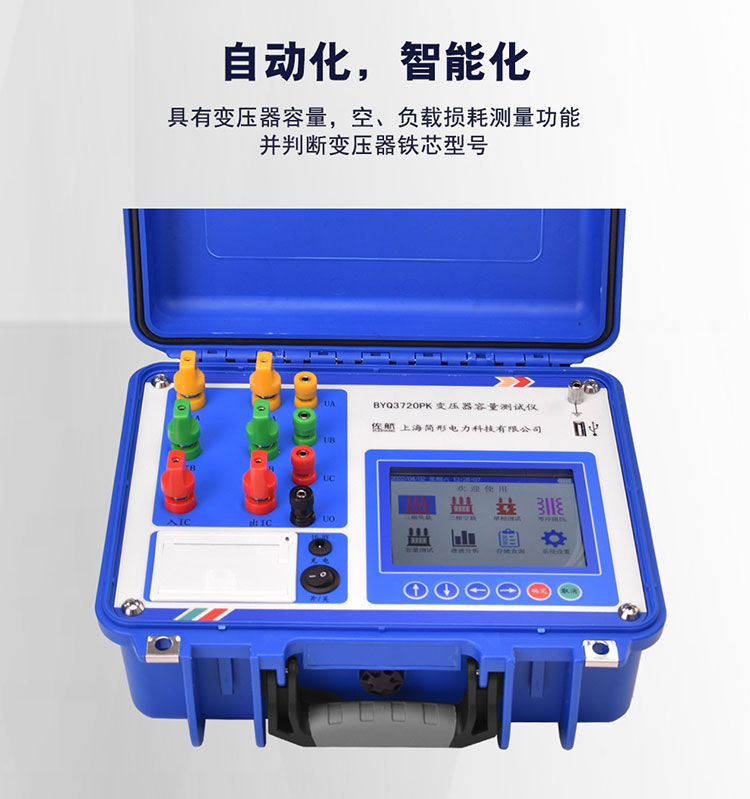

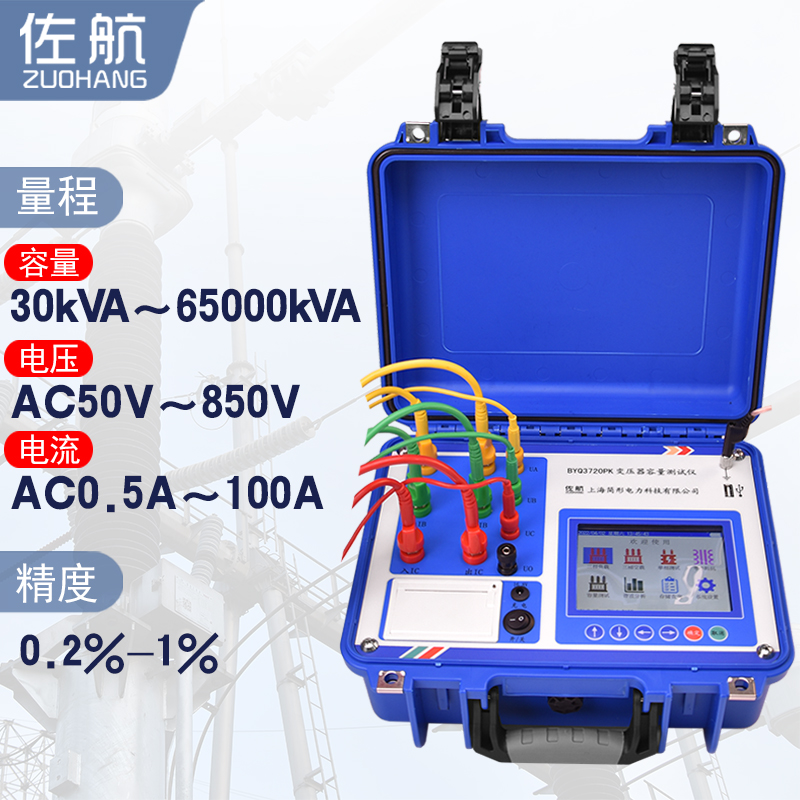

佐航 BYQ3720PK 变压器容量测试仪是用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器，并具有谐波分析功能，方便对现场电网质量的分析。该仪器电路设计精巧，仪器内部采用六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能youyue，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可wanquan取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。本仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。

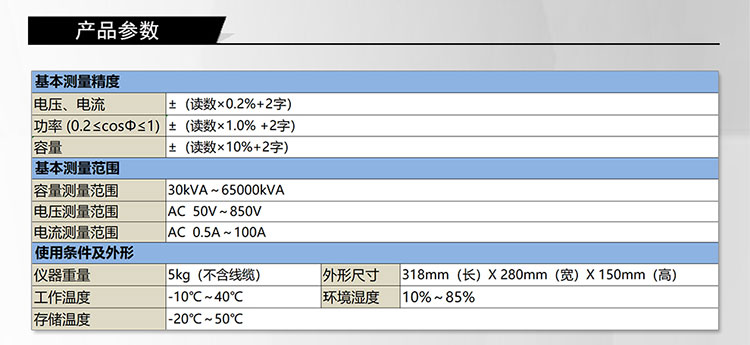

2，主要技术参数

1）基本测量精度： 电压、电流 ±（读数×0.2% 2 字）

功率 (0.2≤cosφ≤1) ±（读数×1.0% 2 字）

容量 ±（读数×10% 2 字）

2）容量测量范围:  30kVA～65000kVA

3）电压测量范围： AC 50V～850V

4）电流测量范围： AC 0.5A～100A

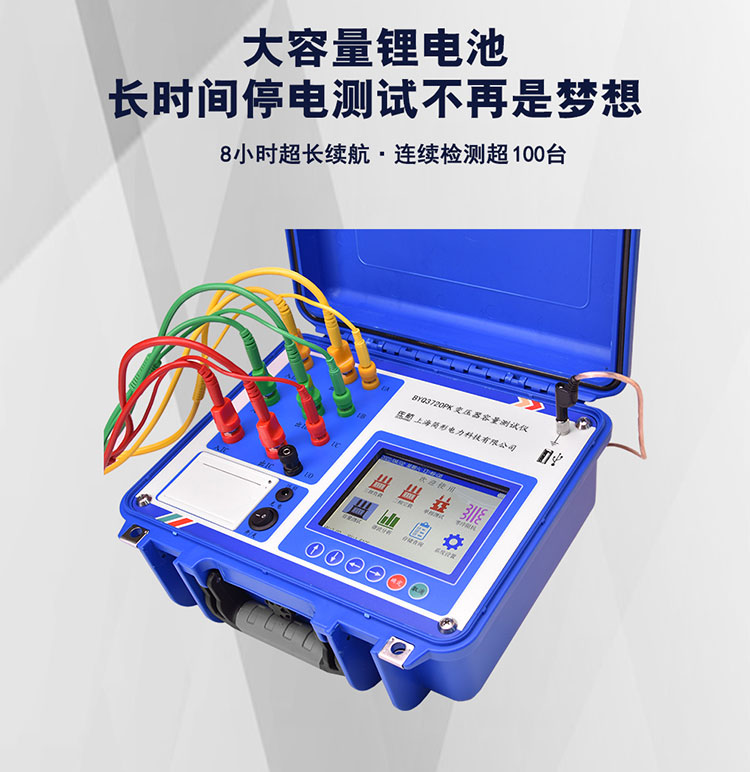

5）工作电源：内置锂电池

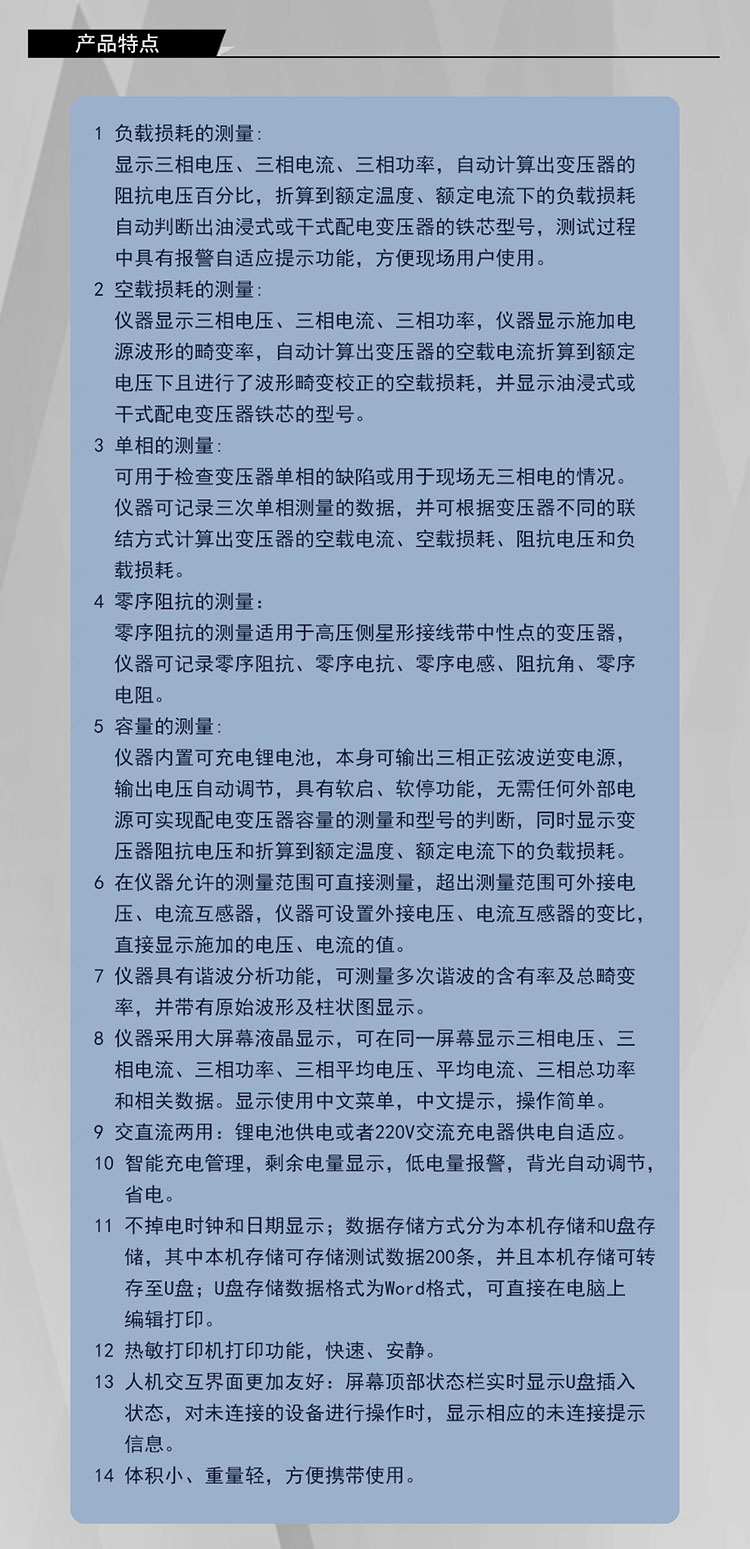

3， 主要功能特点

1） 负载损耗的测量

2） 空载损耗的测量

3） 单相的测量

4） 容量的测量

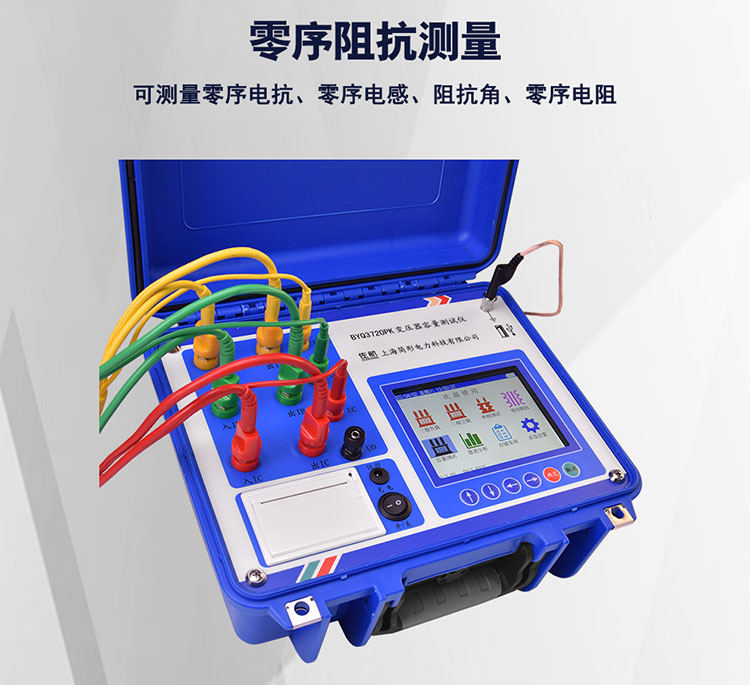

5） 零序阻抗的测量

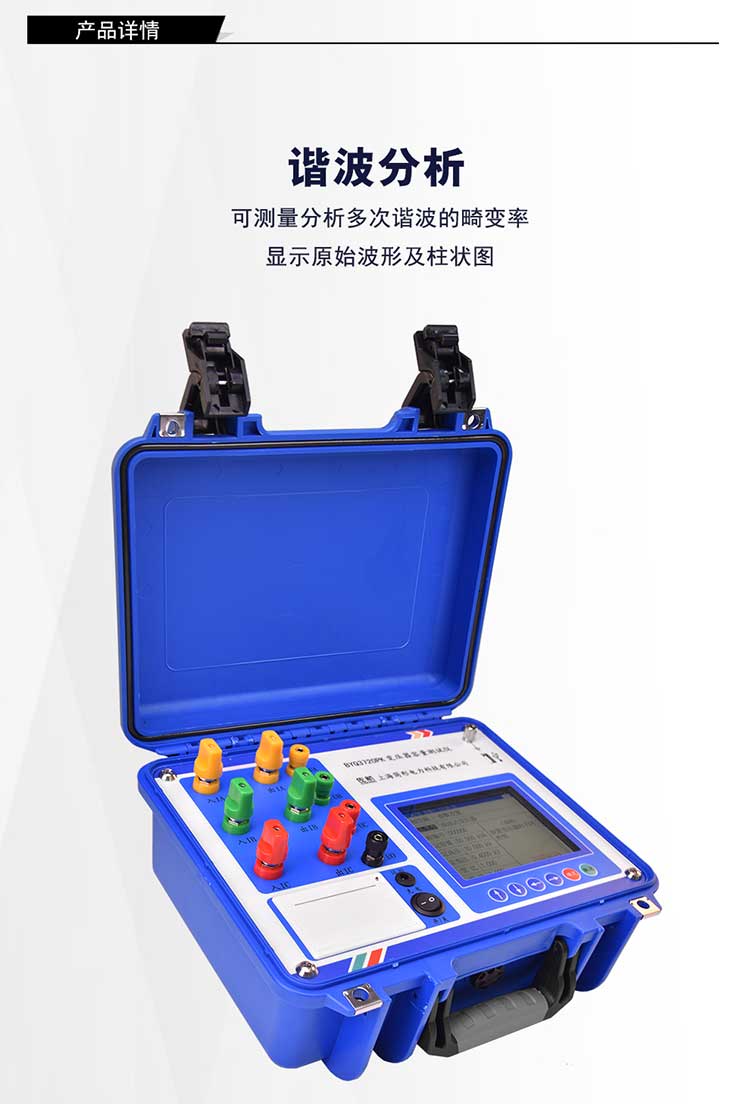

6） 仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。

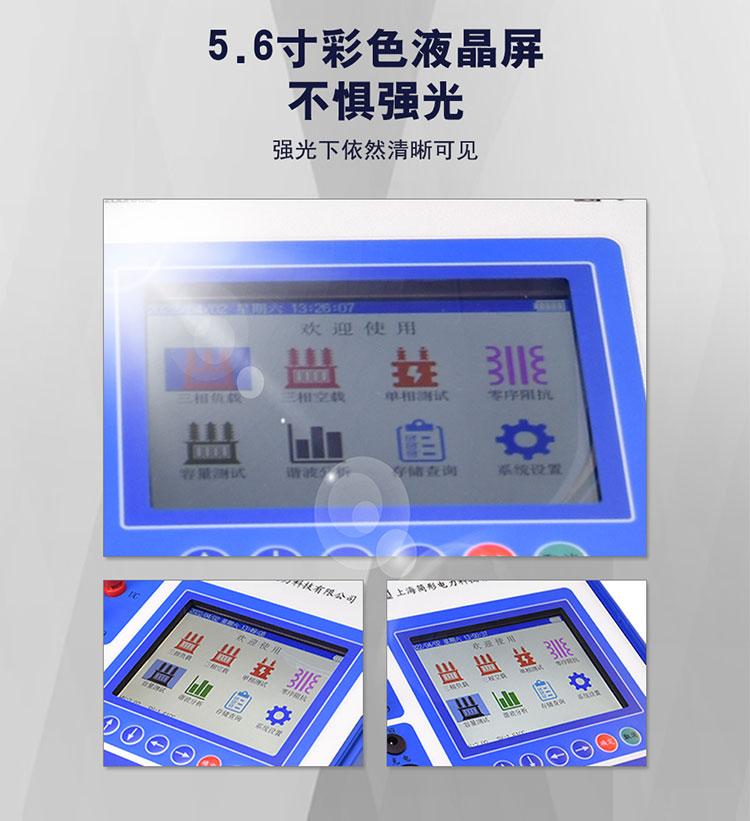

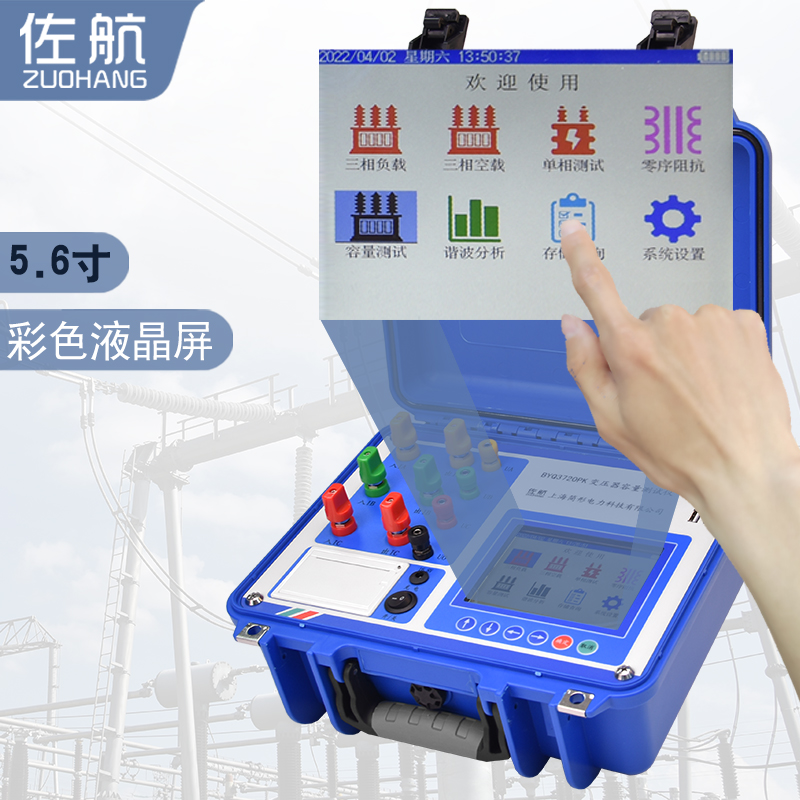

7） 5.6寸彩色液晶屏。

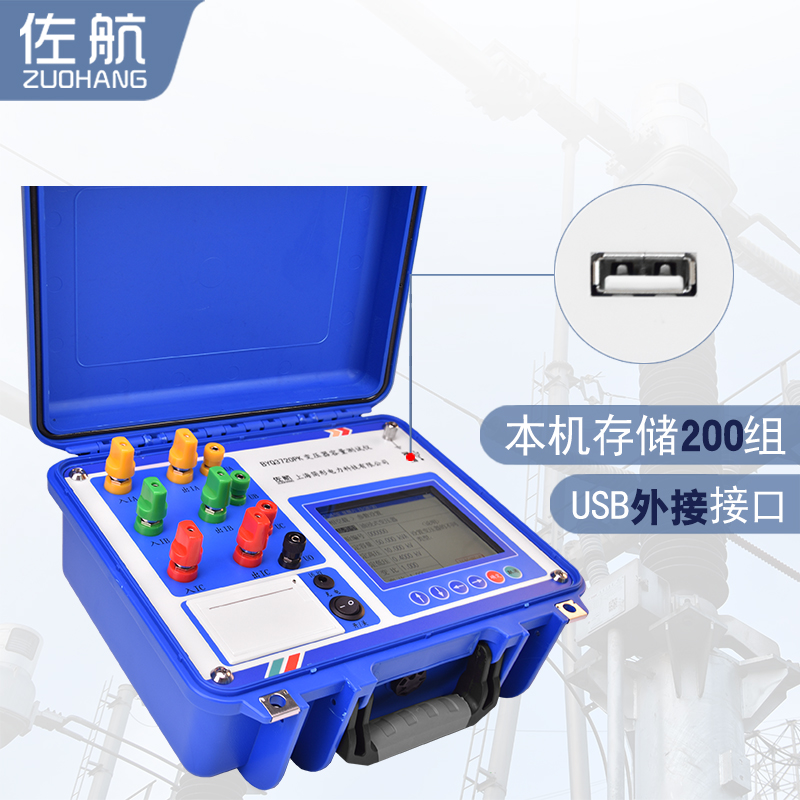

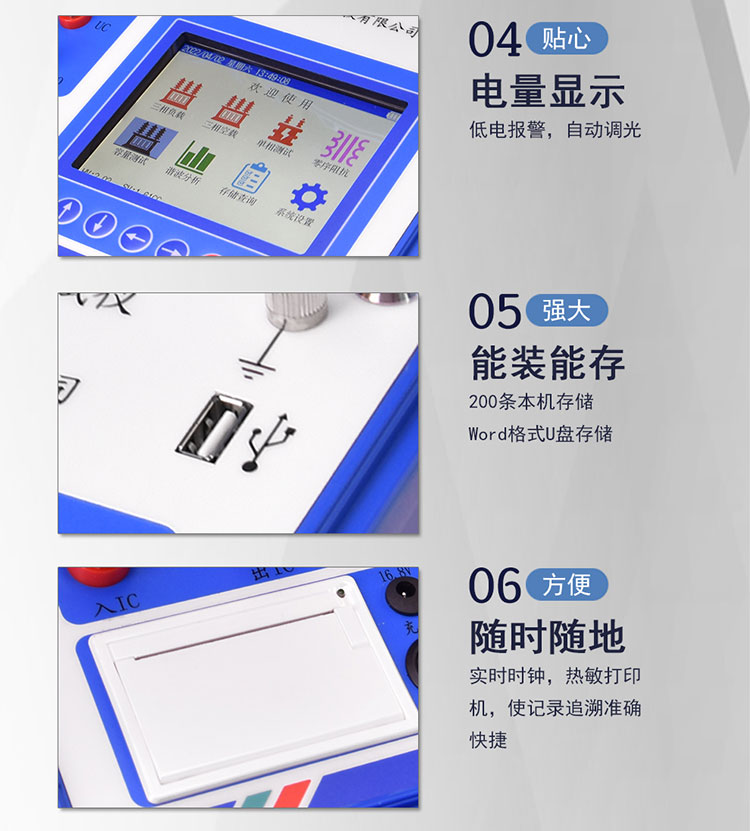

8） 数据存储方式分为本机存储和优盘存储。

9） 配备热敏打印机打印。

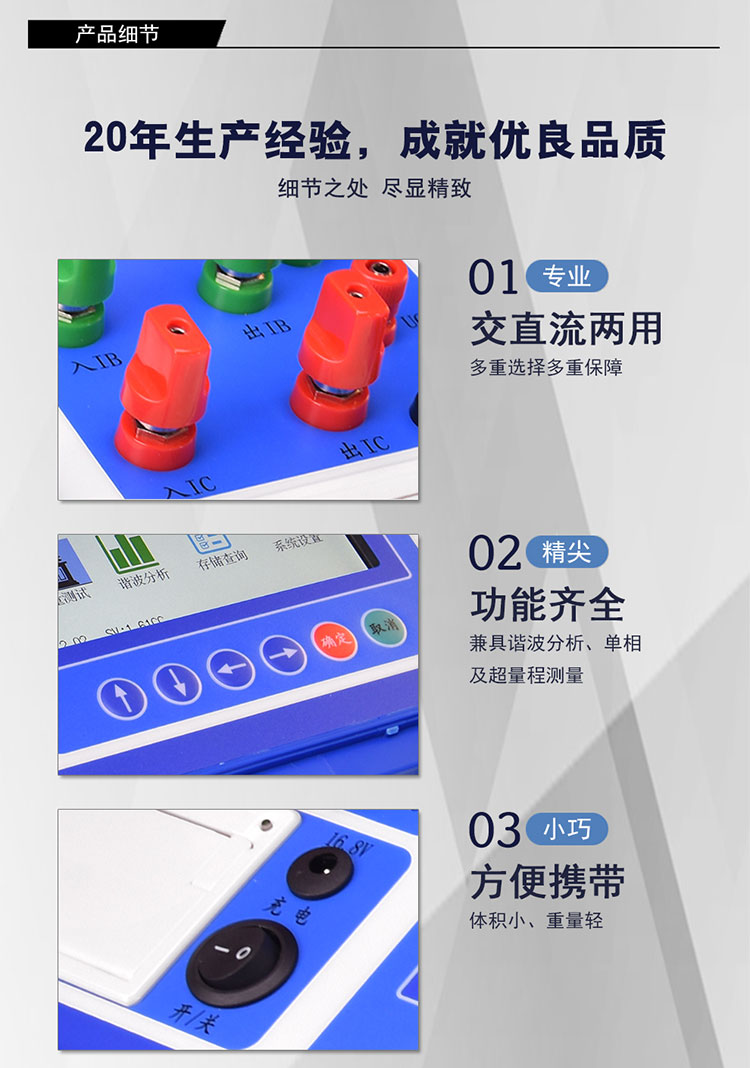

10）  交直流两用。
